Назначение светодиодов консоли управления

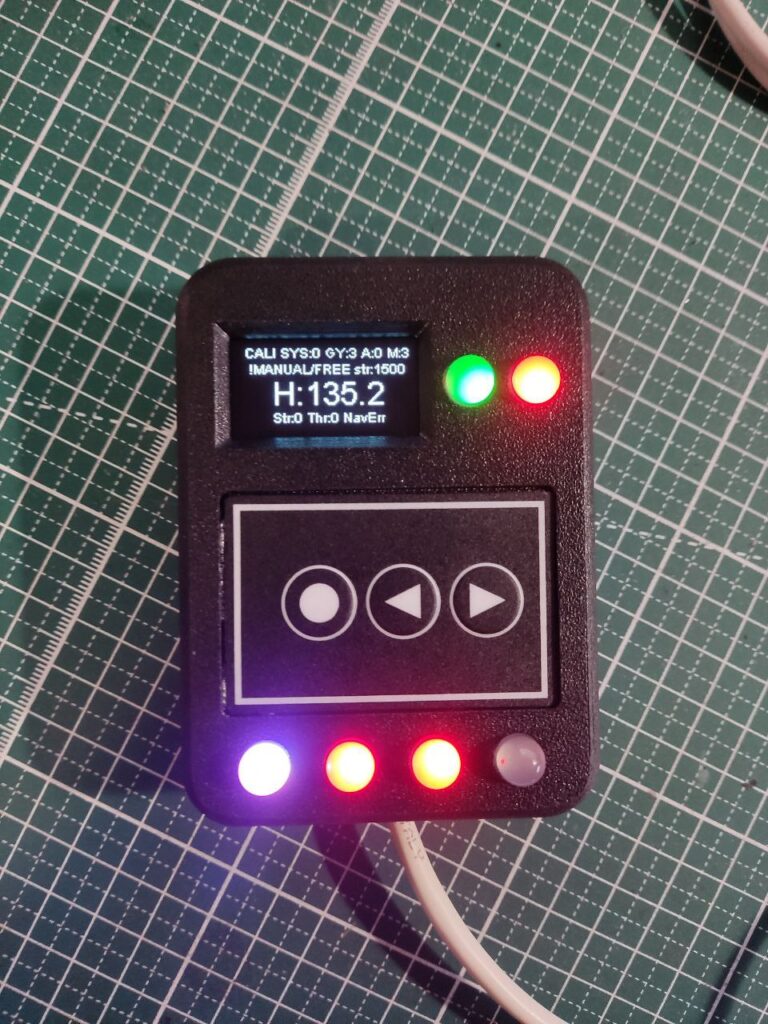

Светодиоду могут быть установлены как дополнительный информационный элемент на консоль управления лодкой или яхтой. Благодаря светодиодам, в темное время суток возможно оценивать состояние систем и режим работы автопилота, показания глубины, отклонение от курса и т.п.Яркость свечения светодиодов можно настраивать через панель WIFI управления автопилотом.

Для того, чтобы активировать светодиоды, зайдите в «настройки» и выберите тип светодиодов «Консоль управления» и перезапустите автопилот.

Предусмотрено подключение 6 многоцветных «умных» светодиодов. Рассмотрим о чем говорят их цвета свечения.

светодиод #1: — Показывает режим работы автопилота

СИНИЙ — Автоматический режим — режим автопилота
ЗЕЛЕНЫЙ — Ручной режим

светодиод #2: — Показывает ПОД режим работы автопилота

В ручном режиме:

СЕРЫЙ (белый) — Директ мод — Полностью ручное управление
ЗЕЛЕНЫЙ — Находится в режиме удерживания заданного курса

В автоматическом режиме:

СИНИЙ — Находится в режиме активной миссии, яхта или лодка управляется автопилотом
погашен — Режим ожидания задания для автопилота
Фиолетовый — Режим GPS якоря

светодиод #3: — Показывает отклонение от назначенного курса

Более 40 гадусов — Крас
Более 20 градусов Желтый
Более 10 градусов Синий
Более 5 градусов Зеленый
Менее 2 градусов серый
Менее 1 градусов — ПОГАШЕН

светодиод #4: — Показывает состояние доступных GPS данных

Красный — GPS не доступен
Зеленый — GPS данные могут использоваться
Фиолетовый — GPS данные есть, но их точность недостаточна для работы автопилота
Желтый — Компас отсутствует или находится в непригодном состоянии

светодиод #5 — Показывает состояние режим работы от Картплоттера по сети NMEA2000

Синий — в данный момент автопилот управляется картплоттером
Крассный — отправка на миссию не возможна, условия для автопилотирования не выполняются
Погашет — автопилот работает но не от картплоттера
